Grosentabelle für kleine Schlitz Madenschraube mit Flache Spitze
Material : Edelstahl
Gratisproben, klicken Sie hier. 		Flat Point slotted set screws SUS
Nenndurchmesse
 M1

 M1,2

 M1,4

 M1,6

 M1,7

 M2

 M2,5

 M3

Länge (mm)

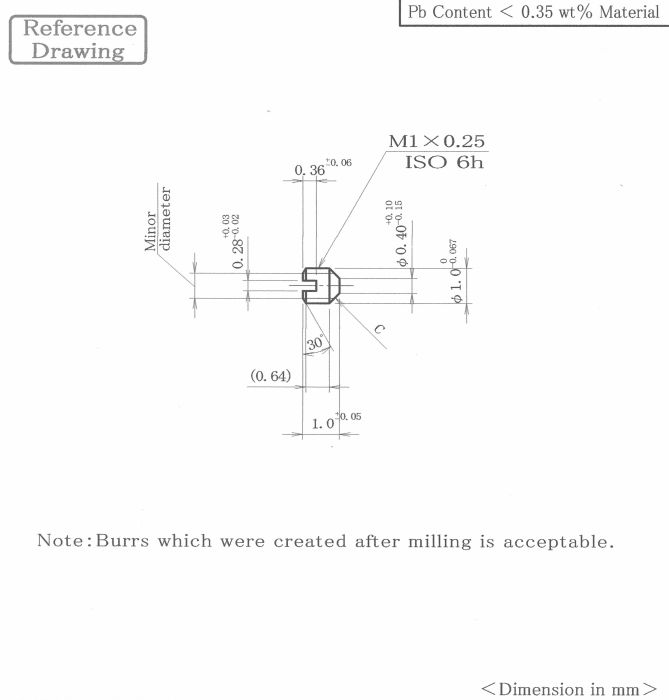

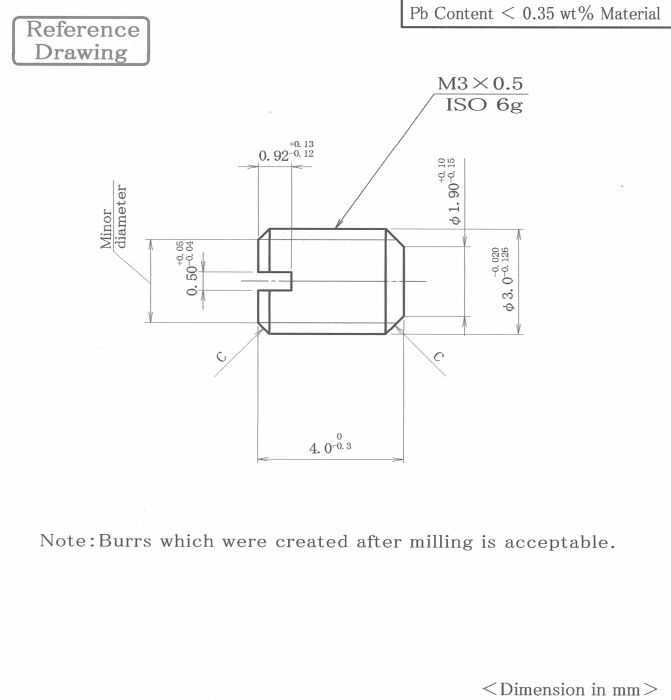

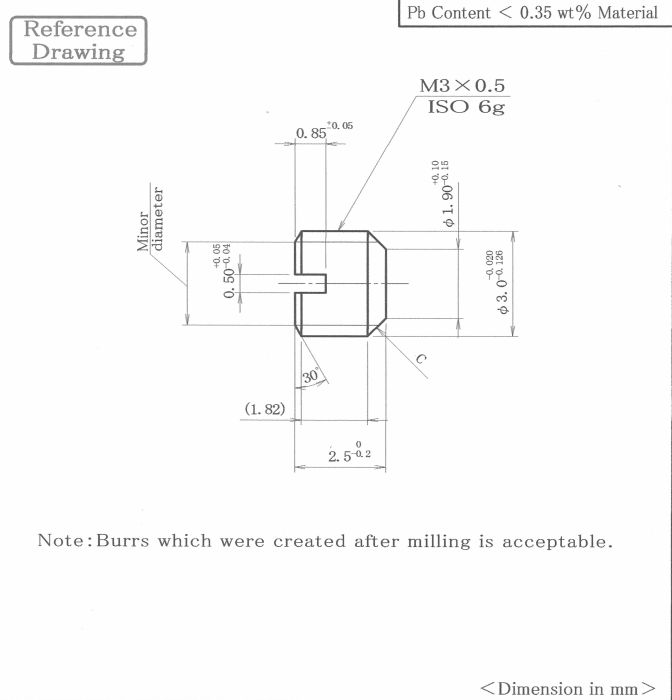

1 M1x1 M1.2x1 Klicken Sie auf die Abmessungen (M1,4x1,2 usw), um die Zeichnung anzuzeigen.
1,1

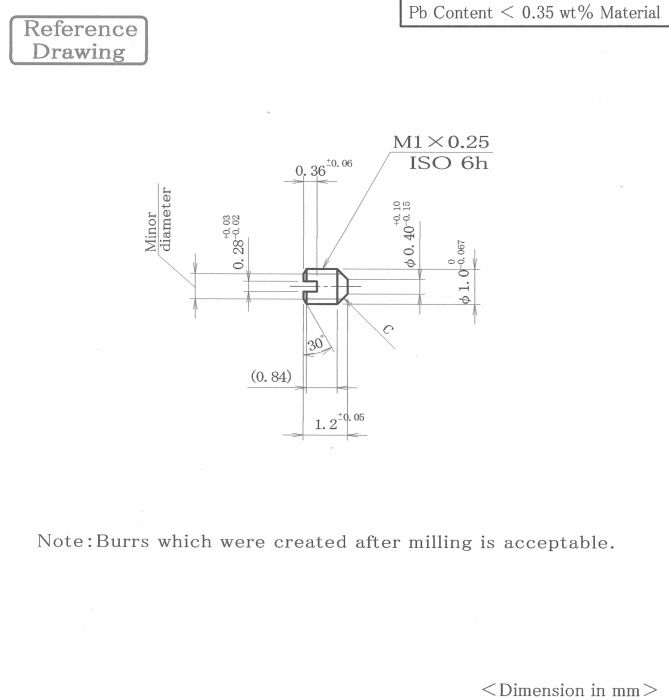

1,2 M1x1,2 M1,2x1,2 M1,4x1,2
1,3
1,4

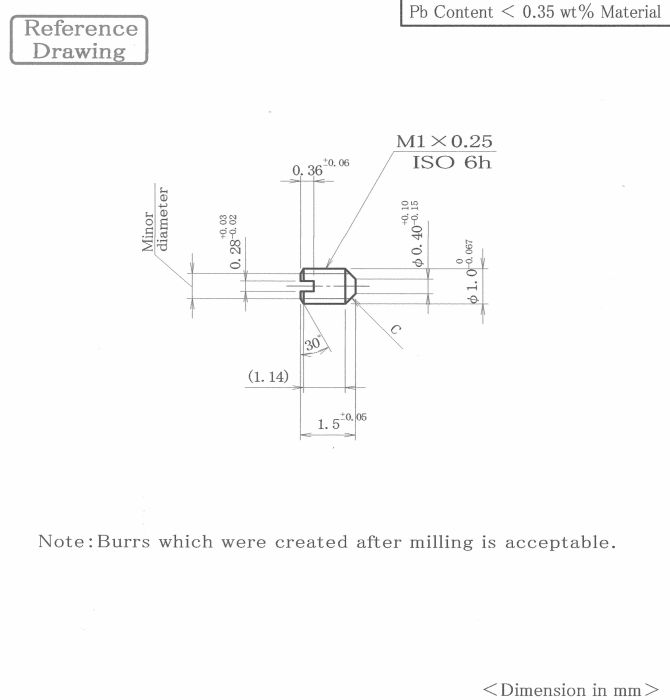

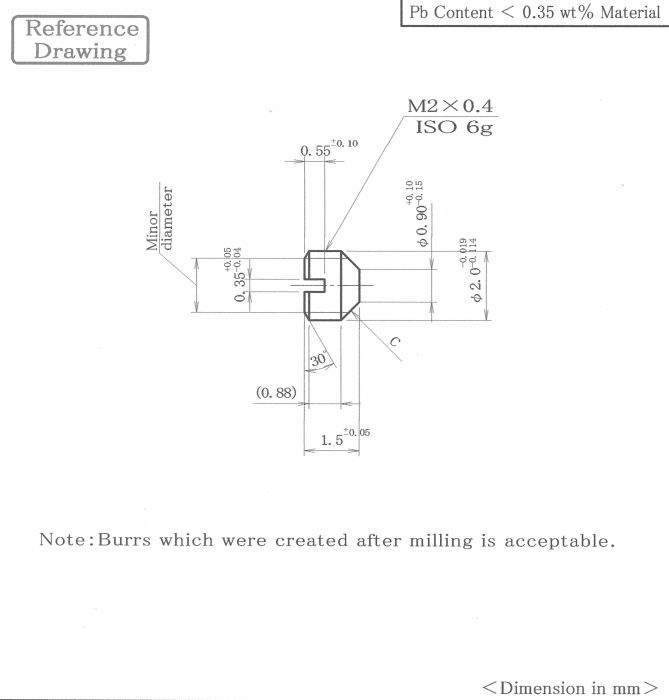

1,5 M1x1,5 M1,2x1,5 M1,4x1,5 M1,6x1,5 M1,7x1,5 M2x1,5
1,6   Es gibt mehr Arten von Madenschrauben aus Stahl als aus Edelstahl.
1,7

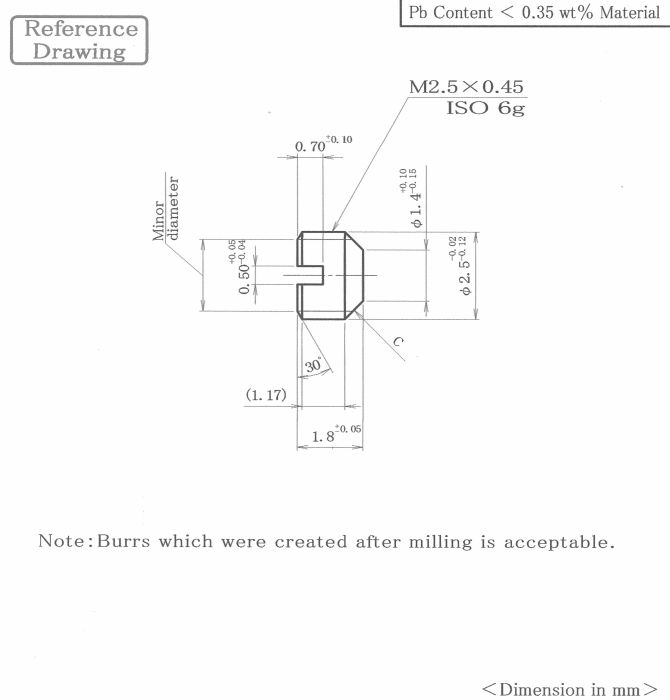

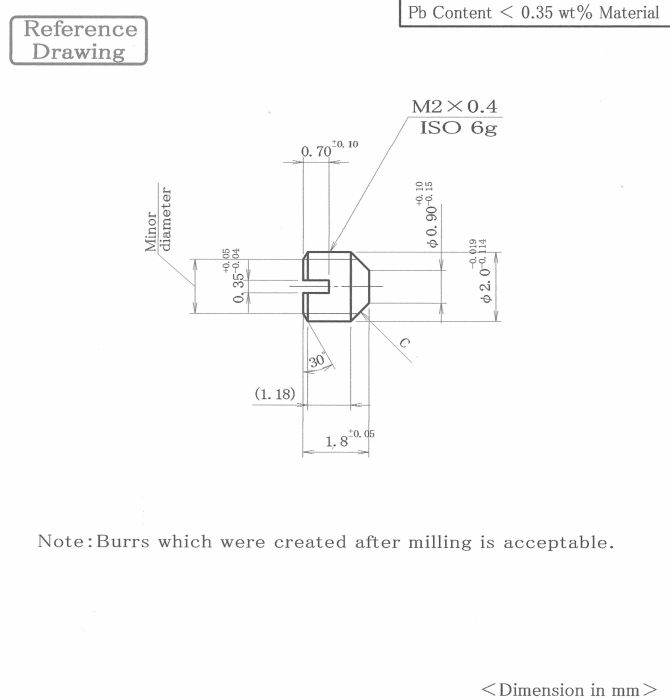

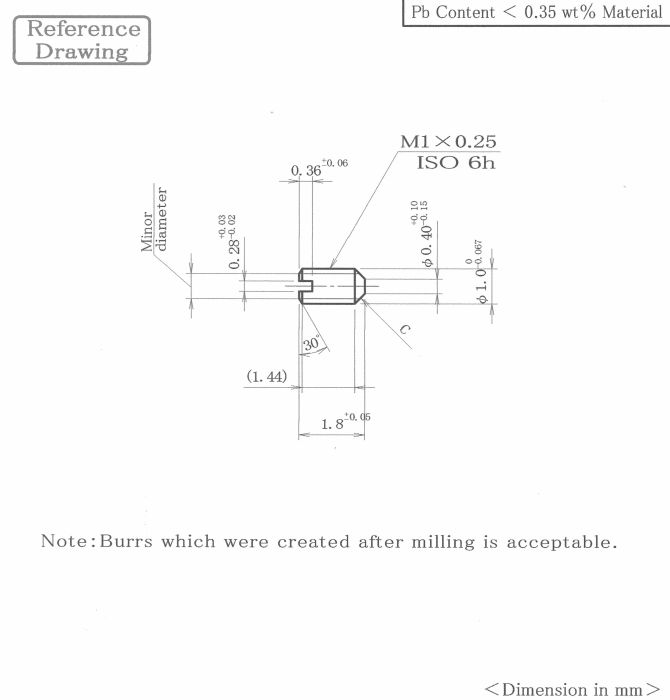

1,8 M1x1,8 M1,2x1,8 M1,4x1,8 M1,6x1,8 M1,7x1,8 M2x1,8 M2,5x1,8
2 M1x2 M1,2x2 M1,4x2 M1,6x2 M1,7x2 M2x2 M2,5x2 M3x2
2,5   M1,4x2,5 M1,6x2,5 M1,7x2,5 M2x2,5 M2,5x2,5 M3x2,5

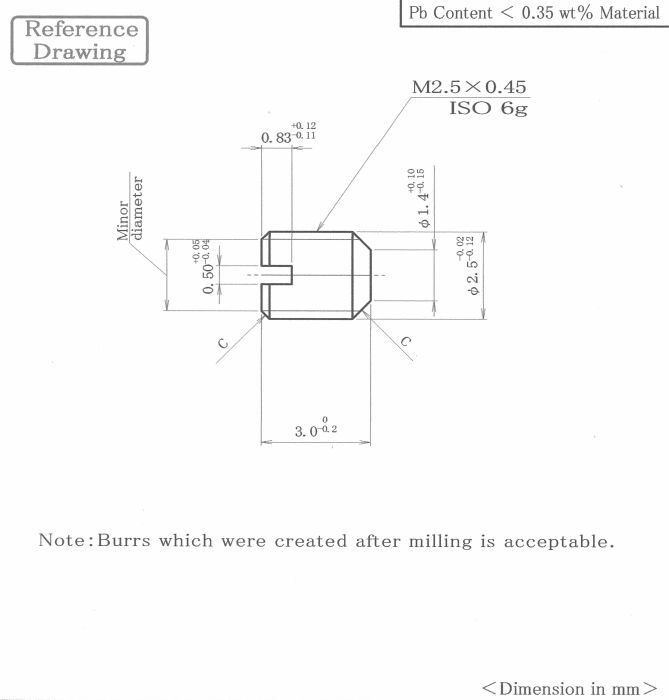

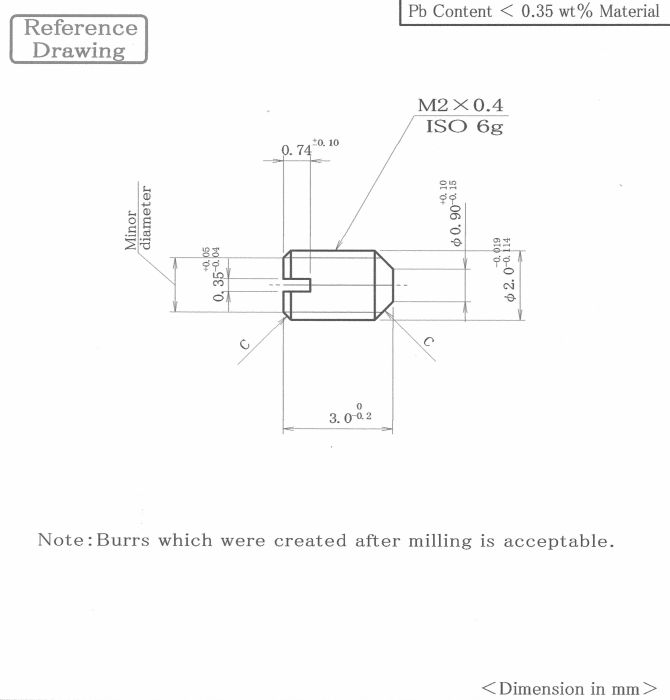

3   M1,6x3 M1,7x3 M2x3 M2,5x3 M3x3

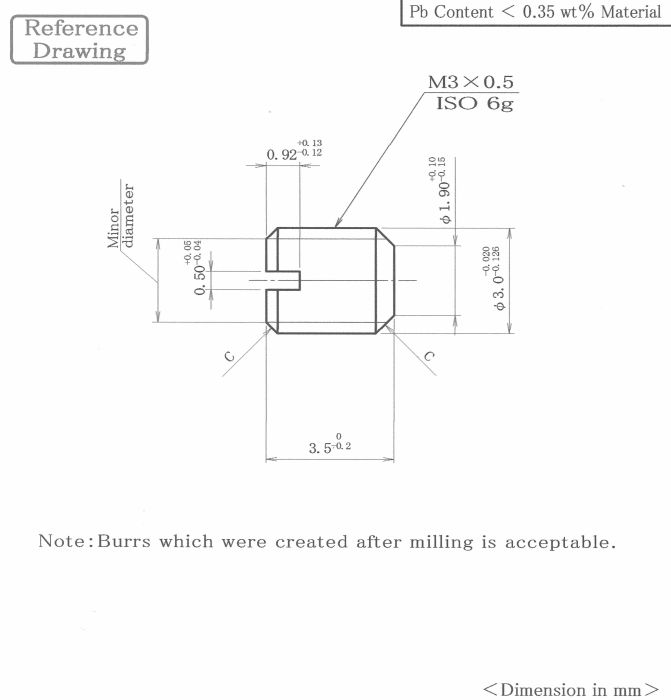

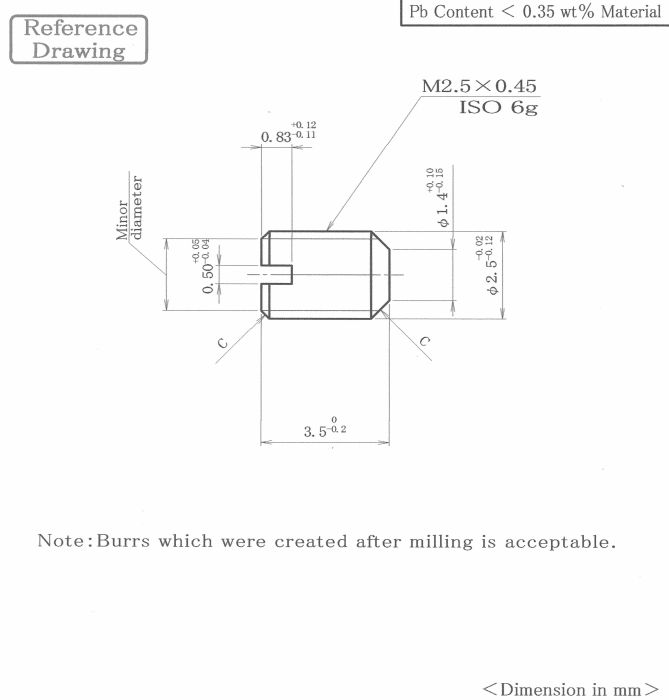

3,5   M2x3,5 M2,5x3,5 M3x3,5

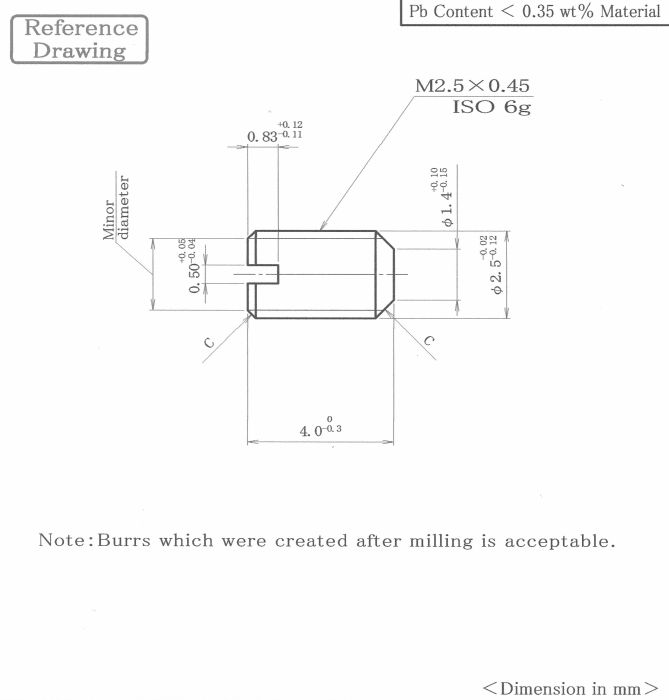

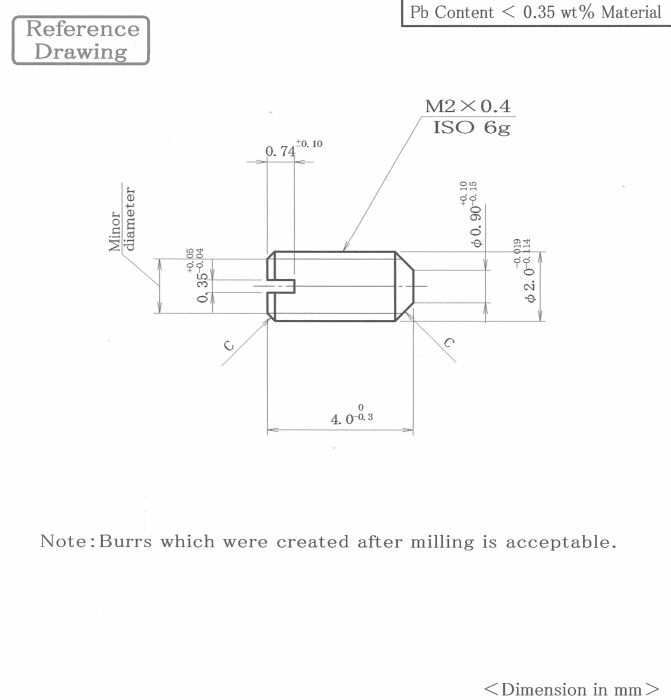

4   M2x4 M2,5x4 M3x4

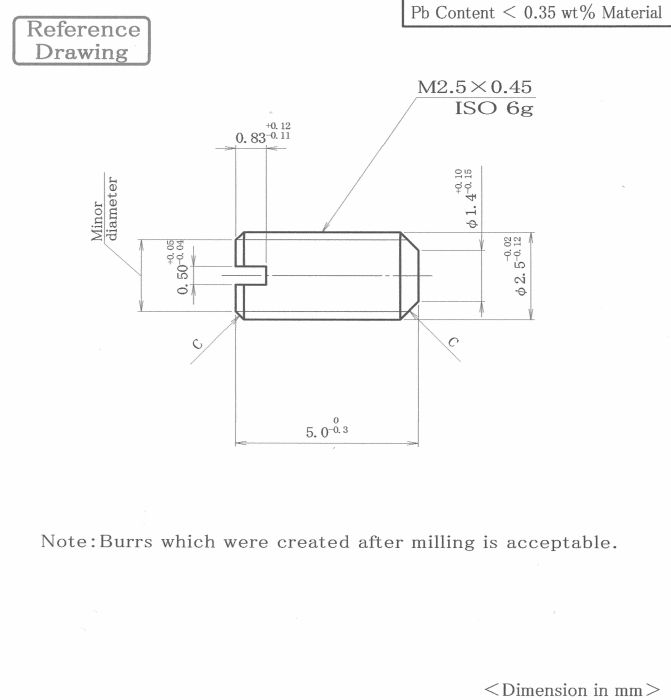

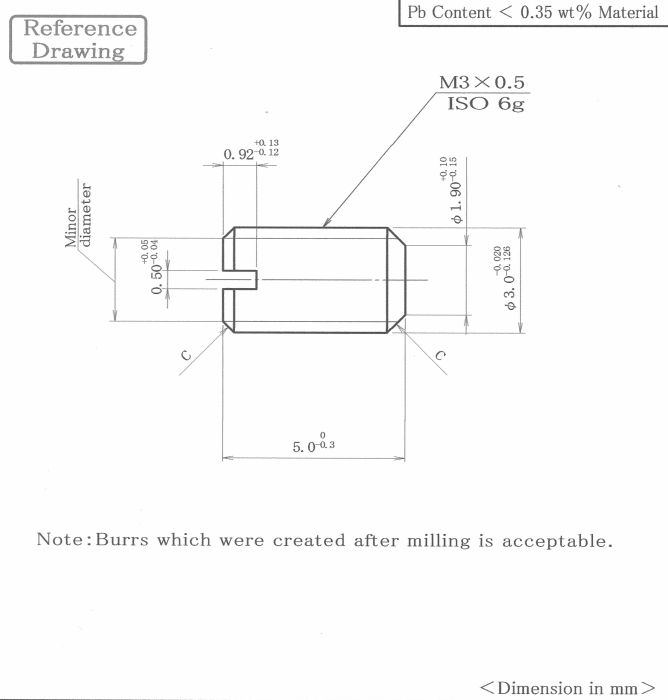

5   M2,5x5 M3x5

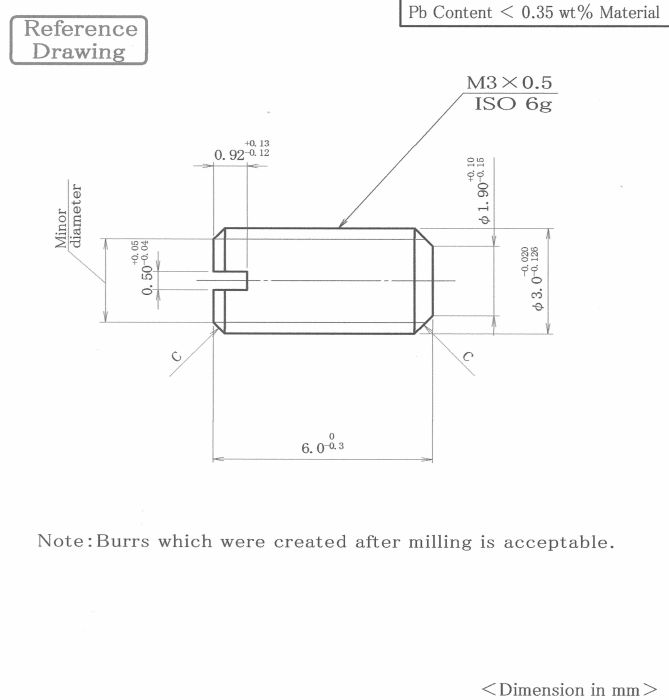

6   M3x6
