So verwenden Sie Madenschraube (Gewindestift) mit flacher Spitze
|
Der Außenumfang des Rundstabes wird direkt fixiert. (Abb. 1)
|
D-Ausschnitt eines Teils des Außenumfangs der runden Welle. (Abb. 2)
|
Wird als Einstellschraube verwendet (Abb. 3)
|

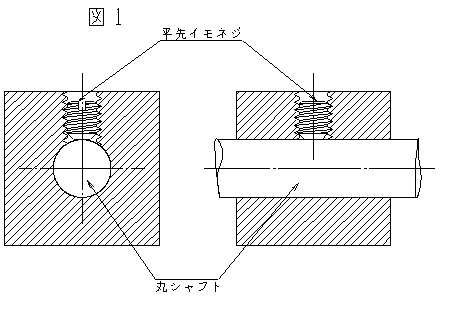

Der Außenumfang des Rundstabes wird direkt mit einer Madenschraube (Gewindestift) fixiert.
Wenn die Rundwelle weich und die Gewindestift harter ist, wird der Ausendurchmesser der Rundwelle zerkratzt. Dies erschwert das Nachjustieren der Rundwelle. In diesem Fall die Welle wie in Abb. 2 gezeigt flachdrucken.
(Abb. 1) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)

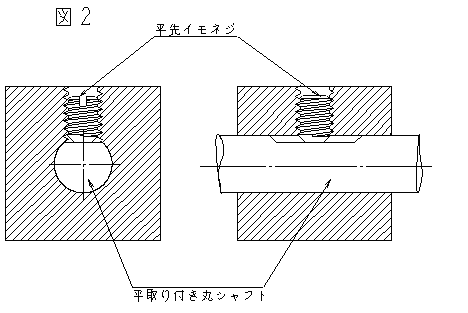

Der Umfang des Rundstabes wird zu einem D-förmigen Flachstück bearbeitet und mit einer Madenschraube (Gewindestift) fixiert.
Es wird verwendet, wenn Sie die Außendurchmesserfläche der Rundwelle nicht zerkratzen mochten. Es dauert jedoch einige Zeit, die Stellschraube während der Montage mit dem flachen D-CUT-Flachteil der Rundstange auszurichten.
Wenn Sie den D-CUT-Flachteil der Rundstange zur Befestigung verwenden, können Sie auch eine Stellschraube mit Kegelspitze oder eine Stellschraube mit Ringschneide verwenden, um die Stellschraube in das Gegenmaterial einzubeisen und sie so fester zu befestigen.
(Abb. 2) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)

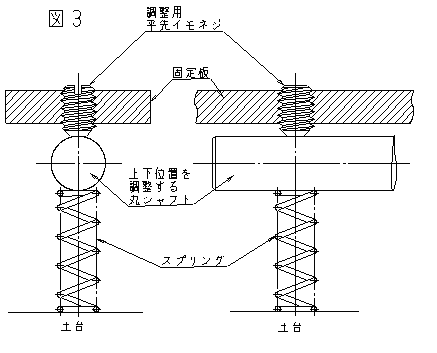

Verwenden Sie Madenschraube (Gewindestift) als Justierschraube.
Für die Genauigkeit bei der Positionseinstellung sind die Rechtwinkligkeit und Ebenheit der Spitze der Einstellschraube entscheidend. Ist die flache Seite der Spitze der Einstellschraube schräg oder die ebene Fläche rau, lässt sich die Welle trotz sorgfältigem Drehen der Einstellschraube nicht präzise und fein einstellen.
Und wenn Sie feinere Einstellungen vornehmen möchten, empfehlen wir Ihnen, die Schraubensteigung von grob auf fein zu andern.
(Abb. 3) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)
So verwenden Sie Madenschraube (Gewindestift) mit Kegelspitze
An einer konischen Delle befestigen
|
Befestigung an einer konkaven Nut
|

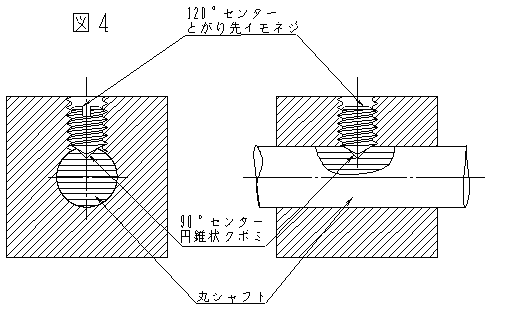

Schrauben Sie die Spitze einer Madenschraube (Gewindestift) in die entsprechende konische Aussparung.
Dies ist ein Beispiel für die Verwendung als Madenschraube zur Positionierung in Langsrichtung und Drehrichtung, indem man an der Ausenumfangsflache der Rundwelle eine konische Delle anbringt und die spitze Spitze der Madenschraube hineinfallen lasst.
Der Standard-Spitzenwinkel der spitzen Stellschraube beträgt 90 Grad, der Winkel der Madenschraube mit der kürzesten Länge beträgt jedoch 120 Grad.
(Abb. 4) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)
Befestigung an einer konkaven Nut

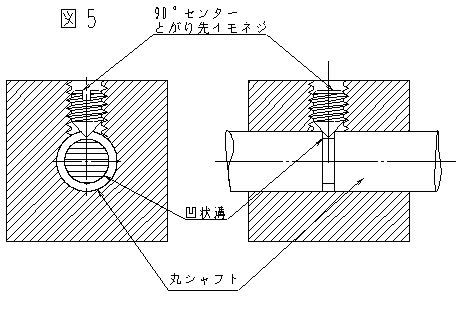

In diesem Beispiel wird in die Ausenflache einer runden Welle eine konkave Nut (oder V-Nut) eingearbeitet und eine spitze Stellschraube darin eingesetzt, die als Stellschraube zur Langspositionierung dient.
Wenn die Stellschraube harter ist als die Rundwelle, wird diese beim Anziehen der Stellschraube beschädigt. Wird die Stellschraube anschließend wieder gelöst, lässt sich die Rundwelle möglicherweise nicht mehr reibungslos bewegen. Um dies zu verhindern, empfehlen wir das Anfasen der Nuten.
(Abb. 5) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)
Die Spitze einer spitzen Stellschraube hat auch die Aufgabe, sich in den Gegenstand einzubeisen und ihn zu stoppen. Um sich in den Gegenstand einzubeisen, muss die Spitze einer spitzen Stellschraube harter sein als der Gegenstand.
So verwenden Sie Gewindestift mit Hundepunkt
Die Drehung des Rundstabs wird durch die Keilnut eingeschränkt und die Langsrichtung gestoppt.

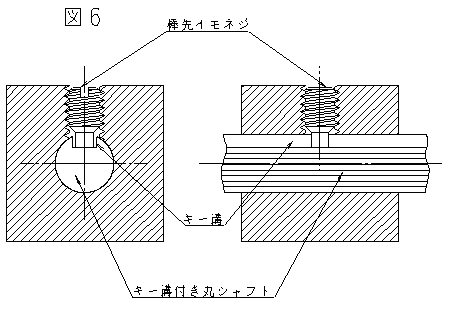

Dies ist ein Beispiel für die Verwendung zur Positionierung in Langsrichtung bei gleichzeitiger Steuerung der Drehung durch Eintauchen der Spitze der Stellschraube mit Hundepunktin die Keilnut und Anhalten des Bodens der Keilnut an dieser Spitze.
Dabei wird eine Gewindestift mit Hundepunkt als Gewindestift verwendet, um die Drehung und Länge einer gerillten Rundstange zu regulieren.
(Abb. 6) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)
Die Drehung des Rundstabs wird durch die Keilnut eingeschränkt, er kann sich jedoch in Langsrichtung frei bewegen.
Dies ist ein Beispiel für die Verwendung einer Gewindestift mit Hundepunkt als Drehstopper, indem die Spitze der Schraube in die Keilnut einer Rundstange eingefuhrt wird.
Dies ist eine Methode, die für Strukturen verwendet wird, die die Welle in Drehrichtung einschranken und ihr eine freie Bewegung in Langsrichtung ermoglichen.
(Abb. 7) Klicken Sie auf die Abbildung, um die vergrößerte Ansicht anzuzeigen.
( Jedoch, die Wörter im Diagramm sind auf Japanisch.)

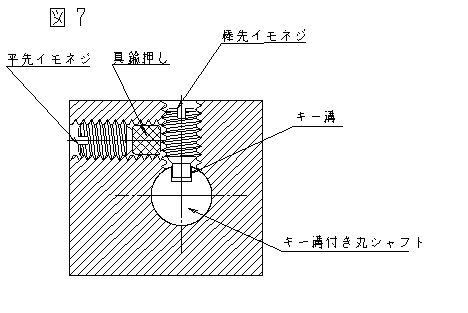

Zu diesem Zeitpunkt wird die Spitze der Stellschraube nicht gedruckt (schwimmt), daher sind zur Fixierung der Stellschraube die folgenden Masnahmen erforderlich. Die in Abb. 7 gezeigte Methode mit seitlichen Stellschrauben ist die bevorzugte Befestigungsmethode, da sie mechanisch zuverlassig ist.
- Es gibt verschiedene Methoden, die Gewindestift mit Hundepunkt zu befestigen.
-
Wie in Abbildung 7 gezeigt, wird bei dieser Methode ein kurzer Messingstab verwendet,
der am Ende einer Gewindestift mit flacher Spitze befestigt ist.
Wenn kein kurzer Messingstab verwendet wird, kann die harte Spitze der Stellschraube mit flacher Spitze das Gewinde der Gewindestift mit Hundespitze zerkratzen.
Als Gegenmaßnahme fixieren Sie die Stellschraube mit einem kurzer Messingstab, der weicher ist als das Gewinde der Stellschraube. -
Dies ist eine Methode, bei der der Gewindeteil einer Gewindestift mit Zapfen mit Klebstoff verklebt wird.
Ich denke, es ist schwierig, das Gewindeteil präzise zu verkleben, aber es ist eine gute Idee, es gut zu machen. Dies ist eine sehr effektive Methode, wenn kein Platz für die seitliche Bearbeitung von Schrauben vorhanden ist. -
Dies ist eine Methode zum Crimpen von Gewindestift mit Hundepunkt.
Allerdings ist es schwierig, den Schraubteil präzise zu crimpen und auch dies zu überprüfen. -
Dabei handelt es sich um eine Methode, bei der der Gewindeteil der Gewindestift mit Hundepunkt
bis zum äußeren Rand verlängert und mit einer Doppelmutter festgezogen wird.
Wenn der Schraubenteil nach ausen verlängerung und mit einer Doppelmutter festgezogen wird, geht das Gleichgewicht des rotierenden Korpers leicht verloren und der hervorstehende Teil wird zu einem Argernis.
So verwenden Sie Gewindestift mit Ovalen Spitze
Sie werden fast genauso verwendet wie Gewindestift mit flacher Spitze. Theoretisch beruhrt eine Gewindestift mit Ovalen Spitze das Gegenstuck an einem einzigen Punkt in der Mitte der Schraubenspitze, wodurch die Moglichkeit verringert wird, dass sich das Gegenstuck beim Festziehen verdreht.
Sie ähnelt einer Gewindestift mit Kegelspitze, da die Gewindestift mit Ovalen Spitze die andere Seite an einem einzigen Punkt in der Mitte der Schraube trifft. Die Gewindestift mit Ovalen Spitze zeichnet sich jedoch dadurch aus, dass sie die andere Seite weniger beschädigt und ihre eigene Spitze weniger wahrscheinlich verformt.
Auch wenn Sie die Position durch Beruhren der flachen Oberflache auf der anderen Seite mit der Spitze der Stellschraube einstellen, ist die Gewindestift mit Ovalen Spitze für die Feineinstellung effektiv, da die Oberflachenabweichung der Spitze beim Drehen gering ist.
Wenn Sie jedoch eine Stellschraube als Einstellschraube verwenden und feinere Einstellungen benotigen, wird empfohlen, ein Feingewinde anstelle eines Grobgewindes zu verwenden.
protector-adjust-screw(zu).JPG)
protector-adjust-screw.JPG)
Es handelt sich um ein Foto und eine Abbildung einer Messing-Einstellschraube mit ovaler Spitze von M2xP0.25 (feingewinde).
(Referenz : Die Gewindesteigung bei einem Nenndurchmesser von M2 beträgt bei einem Grobgewinde 0.4mm und bei einem Feingewinde 0.25mm.)
Das Gewindeteil fertigen wir mit einem Schneidwerkzeug, Feingewinde sind kein Problem.
So verwenden Sie Gewindestift mit Ringschneide
Bei der Verwendung einer Stellschraube mit Ringschneide greift die Spitze der Schraube in die Ausenflache der Welle, um sie fest an ihrem Platz zu fixieren.
Um eine Beschädigung der Außenfläche der Welle zu vermeiden, muss die Welle härter sein als die Spitze der Stellschraube.
Wann Kratzer am Schaft akzeptabel sind
Wenn Sie mochten, dass die Spitze der Stellschraube in das Gegenstuck eingreift und so für eine starke Fixierung sorgt, verwenden Sie eine Stellschraube mit Ringschneide oder eine Stellschraube mit Kegelschneide.
Machen Sie die Spitze der Stellschraube härter als die Harte der anderen Partei.
Wenn Kratzer am Schaft nicht akzeptabel sind
Wenn die Welle beim späteren Entfernen zerkratzt ist, lässt sie sich nur schwer entfernen. Verwenden Sie sie daher, wenn Sie die Welle nicht zerkratzen möchten.
Als allgemeine Form werden Stellschrauben mit flacher Spitze empfohlen.
Die Harte der Stellschrauben spitze muss geringer sein als die Harte des Schafts.
Wenn der Harteunterschied nicht gros gemacht werden kann oder wenn die Stellschraube seitlich am Ausenumfang der Schraube angezogen werden soll, empfiehlt es sich, einen kurzer Messingstab in das Ende der Stellschraube einzufuhren.
Siehe Abb. 7 für kurzer Messingstab.
